Kệ Khuôn

Kệ khuôn là hệ thống kệ tải nặng chuyên dùng để lưu trữ khuôn mẫu, khuôn ép nhựa, khuôn cơ khí hoặc các chi tiết có tải trọng lớn. Thiết kế dạng ngăn kéo giúp xe nâng hoặc pa lăng tiếp cận dễ hơn khi xuất nhập khuôn. Nếu doanh nghiệp của bạn đang lưu trữ khuôn trực tiếp dưới nền gây khó quản lý và mất an toàn, đây là hệ thống nên xem trước khi đầu tư.

1. Đôi nét về kệ khuôn

Kệ khuôn là gì?

Kệ khuôn là hệ thống kệ công nghiệp hay kệ chứa hàng, được thiết kế chuyên biệt cho việc lưu trữ khuôn tải nặng. Khác với kệ pallet thông thường, hệ thống này sử dụng các tầng kéo trượt dạng ngăn kéo để đưa khuôn ra ngoài khi thao tác, giúp lấy khuôn dễ hơn mà không cần di chuyển toàn bộ hàng hóa.

Kệ khuôn phù hợp với ngành nào?

Kệ khuôn phù hợp với các kho và nhà máy có tải trọng lưu trữ lớn, cần quản lý khuôn bài bản.

Ứng dụng phổ biến:

• Nhà máy ép nhựa
• Sản phẩm cơ khí
• Sản xuất linh kiện ô tô
• Nhà máy khuôn mẫu
• Gia công kim loại

Đây là nhóm ngành thường có khuôn giá trị cao và yêu cầu xuất nhập thường xuyên trong quá trình sản xuất.

Ngược lại, nếu kho chỉ lưu trữ pallet hàng hóa thông thường, kệ Selective hoặc kệ Double Deep sẽ phù hợp hơn về chi phí.

Cách vận hành kệ khuôn trong kho xưởng:

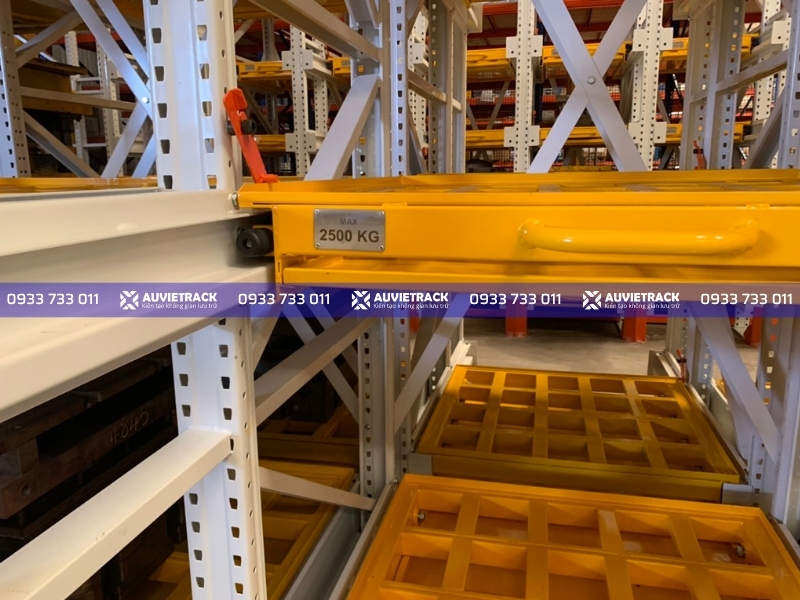

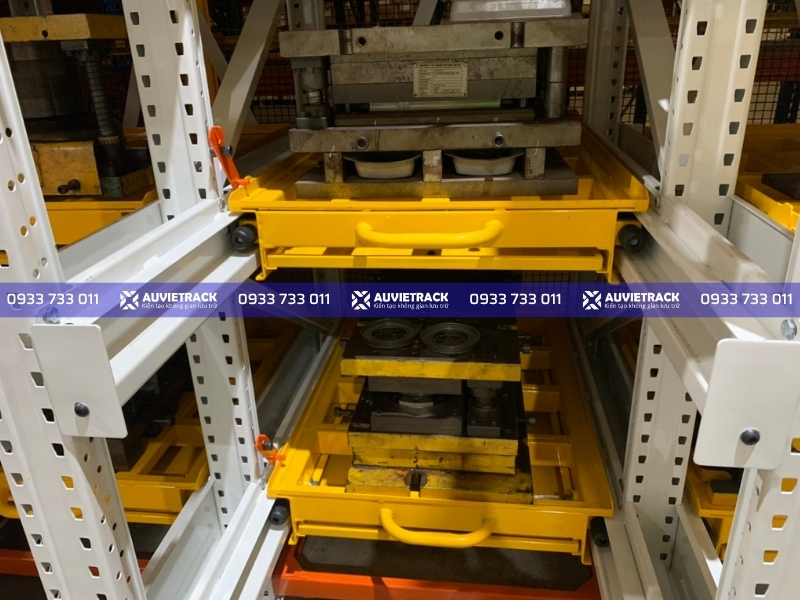

Kệ khuôn (Mold Rack) được vận hành bằng cách mở chốt khóa an toàn và kéo khay trượt ra ngoài. Với khuôn có tải trọng nhỏ, người vận hành có thể thao tác bằng tay. Đối với khuôn nặng, sử dụng pa lăng, cầu trục hoặc xe cẩu để nâng khuôn lên hoặc hạ xuống khay. Sau khi đặt khuôn đúng vị trí, đẩy khay vào trong đến hết hành trình để chốt khóa tự động gài lại, đảm bảo khuôn được cố định an toàn trước khi đưa vào lưu trữ.

2. Đặc điểm kỹ thuật của kệ khuôn

Kệ khuôn yêu cầu kết cấu chịu tải lớn và độ ổn định cao vì tải trọng tập trung rất lớn tại từng tầng kéo.

Thông số phổ biến:

• Chiều cao: Tối đa 3,5m
• Chiều dài: 0,8-2m
• Số tầng: 2-6 tầng
• Kiểu tầng: Lót tole
• Tải trọng: 200-5000kg/tầng
• Xử lý bề mặt: Mạ kẽm, Sơn tĩnh điện, Kẽm nhúng nóng
• Thời gian bảo hành: 3 năm

Cấu tạo chính:

• Chân trụ Omega: Thành phần chịu lực chính, giúp nâng đỡ toàn bộ tải trọng của kệ.
• Thanh giằng: Liên kết các trụ, gia tăng độ ổn định, đồng thời phân bổ lực đều cho hệ khung.
• Rail cố định: Đảm nhiệm vai trò dẫn hướng cho tầng kéo hoạt động trơn tru.
• Rail tầng kéo: Gắn con lăn chịu lực, cho phép ngăn kéo di chuyển ra vào linh hoạt trên ray cố định.
• Pat chân: Gắn ở đáy trụ, tăng độ bám chắc xuống nền, hạn chế rung lắc khi thao tác.
• Con lăn: Hỗ trợ việc trượt tầng kéo nhẹ nhàng và an toàn hơn.
• U lót khung: Giúp giảm tải trọng trực tiếp tác động xuống sàn, bảo vệ nền kho xưởng.

Hầu hết các mẫu kệ khuôn công nghiệp đều được thiết kế với tầng kéo hoặc khay trượt, cho phép người dùng dễ dàng đưa khuôn vào – lấy khuôn ra mà không tốn nhiều sức. Vì khuôn mẫu thường có trọng lượng rất lớn, nên toàn bộ hệ thống kệ được chế tạo chắc chắn, đảm bảo độ an toàn cao trong quá trình lưu trữ và vận hành.

Lưu ý thực tế:

• Phải xác định chính xác tải trọng từng bộ khuôn
• Tải trọng sàn rất quan trọng do lực tập trung lớn
• Ray trượt phải đồng bộ với tải thiết kế
• Sai lầm phổ biến là chọn ray yếu hoặc thiếu khóa an toàn, dễ gây kẹt hoặc lệch tầng kéo

3. Ưu điểm của kệ khuôn

Kệ khuôn giúp doanh nghiệp quản lý khuôn bài bản hơn thay vì đặt trực tiếp dưới nền xưởng.

• Lưu trữ khuôn tải nặng an toàn hơn
• Dễ kiểm soát và phân loại từng bộ khuôn
• Xuất nhập nhanh nhờ tầng kéo trượt
• Giảm thời gian thay khuôn trong sản xuất
• Tận dụng chiều cao kho tốt hơn lưu trữ nền
• Hạn chế hư hỏng khuôn do va chạm hoặc kéo lê

Trong thực tế triển khai, nhiều nhà máy sau khi sử dụng kệ khuôn đã giảm đáng kể thời gian tìm khuôn và thao tác thay khuôn trong dây chuyền sản xuất.

Đây là hệ thống phù hợp với doanh nghiệp có số lượng khuôn lớn, tải nặng và cần quản lý vận hành ổn định lâu dài.

4. Nhược điểm của kệ khuôn

Kệ khuôn là hệ thống chuyên dụng nên không phù hợp với mọi loại kho.

• Chi phí cao hơn kệ tải nặng thông thường
• Kết cấu nặng, yêu cầu sàn chịu lực tốt
• Không phù hợp lưu trữ pallet phổ thông
• Cần tính toán chính xác tải trọng ngay từ đầu
• Layout sai dễ gây khó thao tác xe nâng hoặc pa lăng

Nếu doanh nghiệp chỉ cần lưu trữ pallet hàng hóa, nên chọn kệ Selective hoặc kệ Drive-in để tối ưu chi phí hơn.

5. Báo giá kệ khuôn

Vì mỗi kho hàng đều có đặc thù riêng về mặt bằng và tải trọng, mức giá các loại kệ sẽ có sự chênh lệch tùy theo thông số kỹ thuật chi tiết. Dưới đây là bảng giá tham khảo giúp bạn có cái nhìn tổng quan về chi phí đầu tư.

STT	Tên sản phẩm	Giá thành (VNĐ/Bộ)
1	Kệ khuôn tải trọng 500kg – 800kg/tầng	5.500.000 – 12.500.000
2	Kệ khuôn tải trọng 1.000kg – 2.500kg/tầng	13.500.000 – 23.000.000

Lưu ý: Mức giá thực tế có thể thay đổi tùy theo quy mô công trình. Để nhận báo giá chính xác và phương án tối ưu diện tích kho, quý khách hãy liên hệ trực tiếp Kệ Kho Hàng Au Viet Rack qua Hotline 0932 919 338 để đội ngũ kỹ thuật hỗ trợ nhanh nhất.

7. Vì sao doanh nghiệp nên chọn kệ khuôn tại Kệ Kho Hàng Au Viet Rack?

Kệ Kho Hàng Au Viet Rack triển khai kệ khuôn dựa trên tải thực tế và quy trình vận hành tại xưởng, không làm theo cấu hình chung. Chúng tôi trực tiếp tư vấn, thiết kế, sản xuất và lắp đặt hệ thống kệ khuôn. Mỗi phương án đều khảo sát trọng lượng từng bộ khuôn, kích thước, tần suất sử dụng và thiết bị nâng hạ trước khi thiết kế.

• Chịu tải nặng, vận hành ổn định: Thiết kế khung và ray trượt theo tải trọng từng ngăn. Đảm bảo kéo trượt mượt, không kẹt khi chứa khuôn nặng, hạn chế tình trạng lệch ray trong quá trình sử dụng.
• Dễ thao tác, an toàn khi sử dụng: Tích hợp cơ cấu kéo trượt có khóa chặn. Giúp người vận hành lấy khuôn nhanh, giảm rủi ro trượt tự do khi mở ngăn.
• Tối ưu không gian lưu trữ khuôn: Bố trí nhiều tầng ngăn kéo theo chiều cao kho. Tăng mật độ lưu trữ nhưng vẫn đảm bảo dễ tiếp cận từng bộ khuôn riêng lẻ.
• Kết cấu thép đồng bộ, chịu lực rõ ràng: Sử dụng thép SS400, gia cường tại các điểm chịu lực chính. Tính toán theo tải trọng thực tế của khuôn, không dùng thông số chung.
• Thi công chính xác, kiểm tra trước bàn giao: Đội ngũ kỹ sư trực tiếp lắp đặt, căn chỉnh ray trượt, kiểm tra độ ổn định khi kéo tải nặng trước khi bàn giao. Hỗ trợ kỹ thuật khi thay đổi loại khuôn hoặc tải trọng.

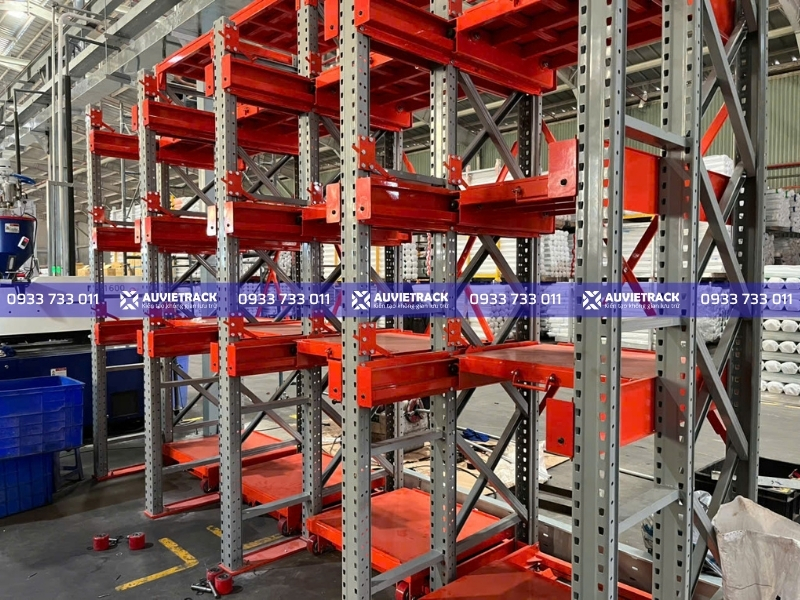

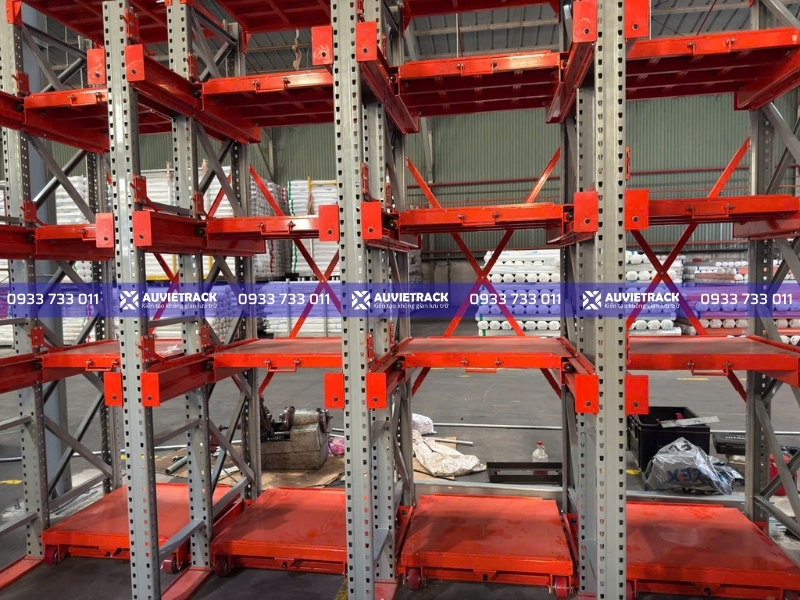

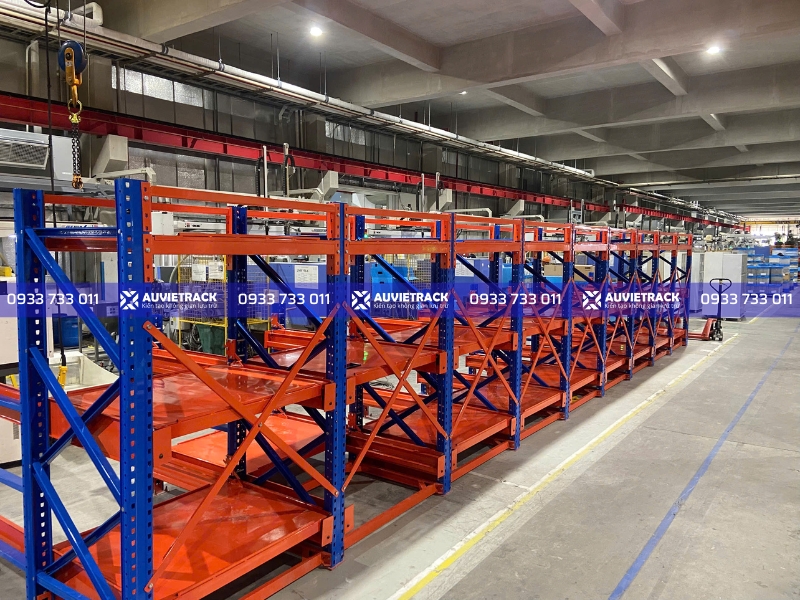

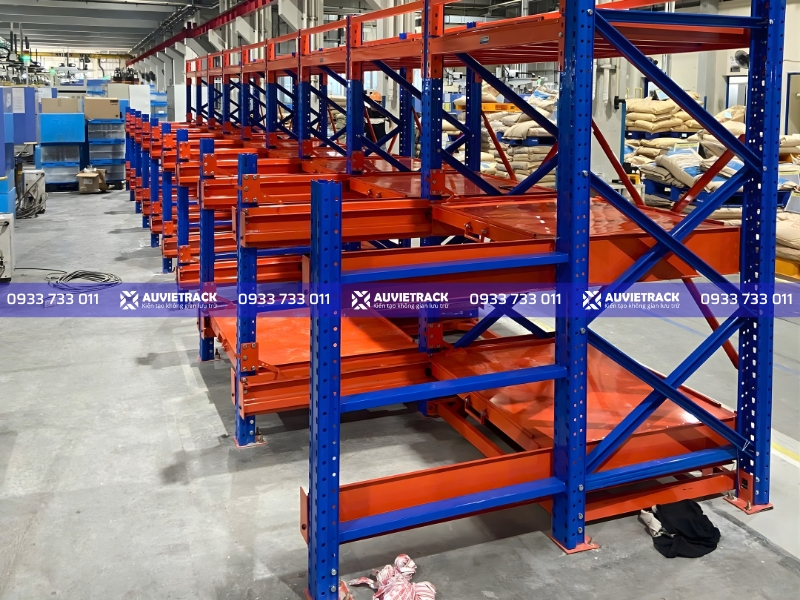

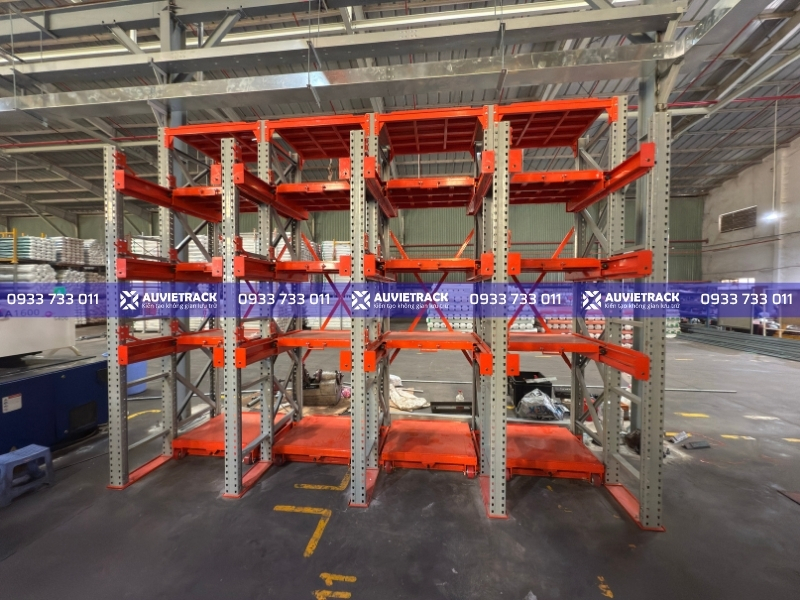

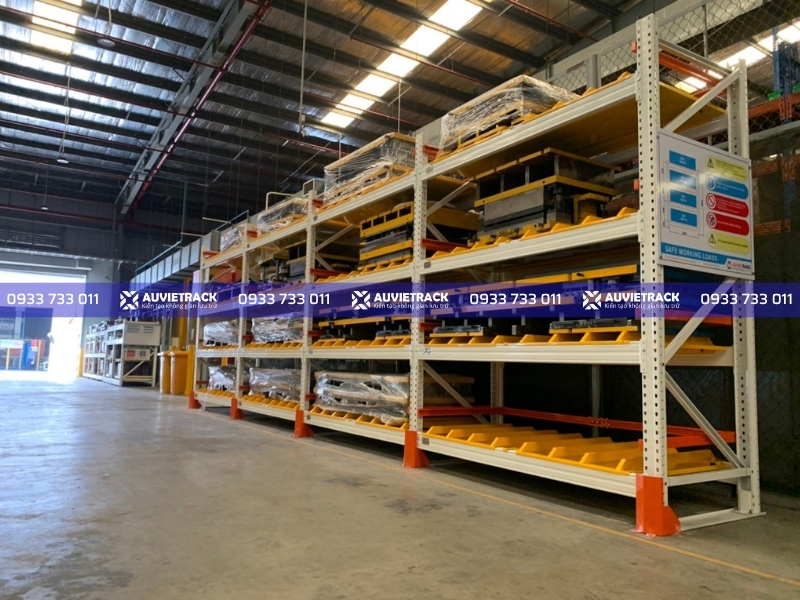

8. Dự án kệ khuôn đã triển khai

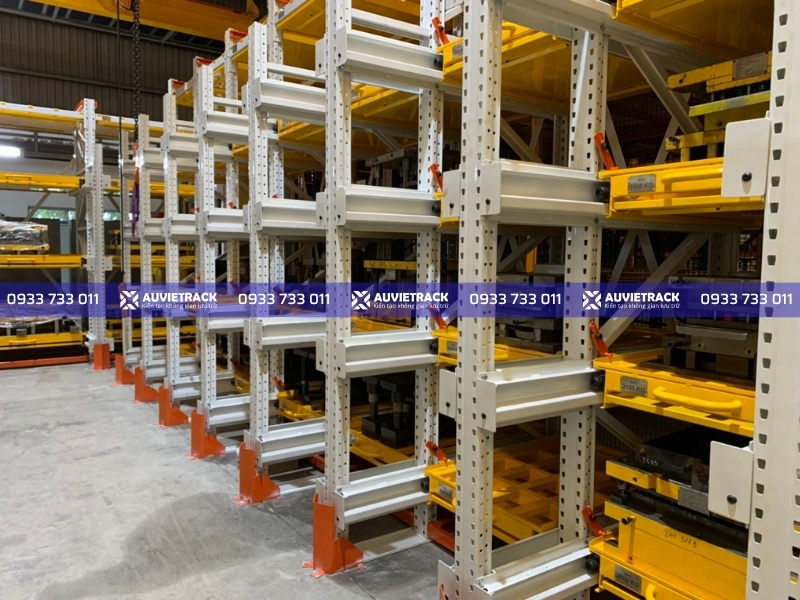

Dưới đây, Kệ Kho Hàng Au Viet Rack xin gửi đến quý doanh nghiệp một số video và hình ảnh thực tế về kệ khuôn:

9. Câu hỏi thường gặp (FAQ)

Kệ khuôn dùng để lưu trữ loại hàng nào?

Dùng cho khuôn ép nhựa, khuôn dập, khuôn đúc kim loại. Hàng nặng, cần thao tác kéo ra để lấy bằng pa lăng hoặc cẩu trục.

Tải trọng mỗi tầng kệ là bao nhiêu?

Thường từ 200kg đến 5000kg/tầng, tùy thiết kế ray trượt và kết cấu khung. Phải tính đúng tải trọng thực tế của khuôn.

Kệ có kéo ra được không?

Mỗi tầng dùng ray trượt (ngăn kéo), kéo ra 70–100% để dễ lấy khuôn, giảm rủi ro khi thao tác.

Có cần dùng thiết bị nâng khi sử dụng kệ hay không?

Có. Thường dùng pa lăng, cẩu trục hoặc xe nâng để đặt và lấy khuôn. Không thao tác thủ công do tải trọng lớn.

Khi nào nên dùng kệ khuôn thay vì kệ pallet?

Khi lưu trữ khuôn nặng, cần truy xuất từng bộ riêng lẻ và thao tác an toàn. Kệ pallet không phù hợp vì khó tiếp cận và thiếu ray trượt.

10. Tổng kết

Kệ khuôn là giải pháp lưu trữ chuyên dụng giúp doanh nghiệp quản lý khuôn tải nặng an toàn và bài bản hơn. Hệ thống giúp tối ưu không gian, giảm thời gian thay khuôn và hạn chế hư hỏng trong quá trình vận hành. Nếu nhà máy của bạn đang lưu trữ khuôn trực tiếp dưới nền hoặc mất nhiều thời gian khi tìm và thay khuôn, đây là hệ thống nên đầu tư sớm để tối ưu vận hành lâu dài.
